Distorsi, Koefisien Muai Panjang, Pemanasan dan Pendinginan

Distorsi

Semua logam akan mengembang / memuai apabila mendapat perlakuan panas dan menyusut bila mengalami pendinginan, kejadian tersebut merupakan sifat dari logam itu sendiri. Seorang operator las harus memiliki kemampuan bagaimana suatu proses pengelasan dapat menghasilkan bentuk sambungan sesuai rencana yang dikehendaki dengan melakukan pengendalian terhadap pemuaian dan penyusutan yang berlebihan.

Distorsi ialah perubahan bentuk atau penyimpangan bentuk yang diakibatkan oleh panas, yang diantaranya adalah akibat proses pengelasan.

Pemuaian dan penyusutan benda kerja akan berakibat melengkungnya atau tertariknya bagian-bagian benda kerja sekitar pengelasan, misalnya pada saat proses las busur manual.

Untuk memahami tentang distorsi , maka perlu dipahami hal-hal sebagai berikut :

a. Koefisien Muai Panjang

Koefisien muai panjang adalah : jumlah pertambahan panjang dari suatu logam akibat perubahan temperatur setiap 1 oC.

Faktor-faktor yang mempengaruhi perubahan panjang adalah :
 Jenis logam yang dipanaskan
 Jumlah perubahan temperatur
 Perubahan panjang akan kesegala arah.

Koefisien muai panjang akan berbeda-beda dari setiap jenis logam karena perbedaan sifat masing-masing logam tersebut.

Koefisien muai panjang dari beberapa logam adalah sbb :

Sebagai contoh baja akan bertambah panjang 0,000012 mm setiap perubahan temperatur 1C.

Contoh Perhitungan Koefisien Muai Panjang.

Sebatang baja panjang 300 mm dipanaskan sampai 1000C, terjadi pertambahan panjang 3,6 mm ini didapat berdasarkan perhitungan sbb.

Rumus :
Pertambahan Panjang = Panjang awal x Koofisien muai panjang x perubahan temperatur.
= 300 X 0,000012 X 1000
= 3,6 mm

Perbandingan Koefisien muai panjang dari berbagai jenis logam Walaupun dipanaskan pada temperatur yang sama, maka pertambahan panjang dari masing-masing logam tersebut tidak akan sama dan tergantung dari jenis logam tersebut (perhatikan contoh-contoh berikut)

b. Pemanasan dan Pendinginan

1. Pemanasan dan Pendinginan benda bebas (Tidak tertahan)
Apabila benda logam dipanaskan secara merata dan dalam keadaan bebas atau tidak tertahan maka akan menyusut kembali ke posisi semula kalau didinginkan. Sebagai contoh perubahannya dapat diperhatikan diagram tersebut berikut :

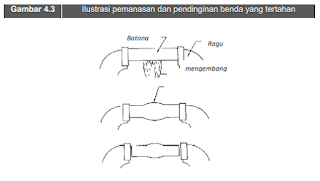

2. Pemanasan dan pendinginan benda tertahan. Apabila benda ditahan atau dipejit pada ragum dan dipanaskan, maka benda tidak akan dapat memuai atau bertambah panjang (mengembang) secara teratur ke seluruh arah, sehingga pertambahan ke arah ragum akan tertahan, di mana dengan pertambahan temperatur akan menambah kekenyalan, bahan menjadi lunak dan mudah dibentuk.

Apabila kondisi tersebut tetap tertahan sampai benda dingin kembali, maka logam berubah bentuk dan bertambah panjang / mengembang kearah yang tidak ada tahanan dan perubahan bentuk ini bersifat permanen.
