Penyalaan Busur Las GTAW

Busur las dapat terjadi dan terus menyala, jika muatan listrik dapat mengalir diantara elektroda dan benda kerja, yaitu electron mengalir dari kutub negative ke kutub positif dan ion dari kutub positif ke kutub negative, disebut ionisasi.

Gambar 2.11 Proses ionisasi busur las

 Sumber: Kelas 11 SMK Teknik Las GTAW

Pada arus bolak-balik ionisasi mati pada setiap titik nol pada kurva sinus, dengan demikian trjadi penyalaan seratus kali setiap detik disebut nyala busur las berfrekuensi.



Gambar 1.12 Proses nyala busur las pada arus AC
 Sumber: Kelas 11 SMK Teknik Las GTAW

Untuk penyalaan busur las kita dapat melakukan sentuhan singkat dengan elektroda benda kerja, dengan demikian tegangan jatuh dan kuat arus meningkat drastis, proses ini menimbulkan panas dan uap metal sehingga terjadi ionisasi diantara elektroda dan benda kerja.

 Gambar 1.13 Proses penyalaan busur dengan sentuhan
 Sumber: Kelas 11 SMK Teknik Las GTAW

Pada las berpulsa-tegangan tinggi penyalaan cukup menekan tombol dan mendekatkan elektroda  ± 2 mm terhadap benda kerja timbul loncatan arus listrik dan menjadi busur las.



 Gambar 1.14 Proses penyalaan busur dengan pulsa-tegangan
 Sumber: Kelas 11 SMK Teknik Las GTAW

Read More

Karakteristik Busur Las Dan Arus Las GTAW

Karakteristik Busur Las

Berdasarkan hokum Ohm kita dapat menentukan harga kuat arus, tegangan maupun tahanan. Misalnya ditentukan R = 0,2 􀀺 dan harga I bervariasi, maka E dapat dihitugn sebagai berikut :
Untuk I = 100 A 􀁯 E = R.I = 0,2 . 100 = 20 Volt
Untuk I = 200 A 􀁯 E = 0,2 . 200 = 40 Volt
Untuk I = 300 A 􀁯 E = 0,2 . 300 = 60 Volt

Nilai hasil perhitungan tersebut dapat dituliskan pada diagram dibawah ini yang lazim disebut garis karakteristik busur las.

Gambar 2.9 Karaketristik busur las

Sehingga pada setiap perubahan panjang busur las akan menimbulkan perubahan nilai tahanan, tegangan dan kuat arus. Lihat gambar dibawah ini :

Gambar 2.10 Pengaruh perubahan panjang busur

Karakteristik Arus Las

Seperti pada las listrik, pada las busur gas elektroda wolfram (GTAW), arus yang digunakan adalah arus las dengan garis karakter arus las menurun. Keuntungan dari karakter arus ini adalah : Pada busur las pendek atau panjang, maka perubahan arus lasnya (' I) hanya sedikit. Hal ini berarti bahwa energi busur las relative konstan.

Gambar 2.11 Garis karakteristik arus las

Pada mesin atau sumber arus las pada umumnya dicantumkan data spesifikasi atau label spesifikasi yang menginformasikan mengenai macam sumber arus las, metode las, kapasitas, siklus kerja (duty cycle), kebutuhan masukan listrik, dsb. Berikut ini salah satu contoh label spesifikasi, pembacaan untuk data kelistrikan.

Gambar 2.9 Pembacaan label data (kelistrikan)

Keterangan:
1. Jenis jaringan listrik (W arus bolak-balik; D arus searah)
2. Jenis sumber arus las (mis. Transformator)
3. Simbol perangkat las
4. Tanda untuk jenis arus (AC/DC)
5. Jumlah phase
6. Jumlah frekuensi
7. Harga tegangan masuk (pilihan 380 Volt dan 500 Volt)
8. Arus masuk (awal)
9.  Arus masuk (kerja)

Berikutnya contoh pembacaan data untuk pengelasan.

Gambar 2.10 Pembacaan label data (pengelasan)

Keterangan:
1. Simbol karakteristik sumber arus
2. Simbol jenis las (SMAW, GMAW, GTAW, atau SAW)
3. Jumlah phase
4. Simbol jenis arus
5. Frekuensi arus listrik
6. Tegangan kosong terendah dan tertinggi
7. Daerah penyetelan
8. Data arus dan tegangan kerja

Pada label spesifikasi tercantum nilai X dalam prosen (%), hal tersbut menunjukkan lama pembebanan yang mampu dicapai mesin las pada nilai arus tertentu dari waktu tertentu, misalnya berdasarkan standar 100% waktu selama 5 menit atau 10 menit. Kemampuan lama pembebanan dapat dilihat pada data siklus kerja atau waktu kerja efektif (Duty Cycle) yang dapat dijelaskan sebagai berikut. Batas arus kerja sering disebut Hand Welding Operation (HWO) adalah menunjukkan waktu kerja efektif dari mesin las pada nilai arus  tertentu.

Dari label spesifikasi dapat dilihat atau dibaca sebagai berikut : Waktu kerja efektif didasarkan atas kerja secara terus menerus selama 5 menit (100% waktu). Pada nilai x = 35 % ; l2 = 250 / 210 A Maka waktu kerja efektif = 35 % . 5 menit = 1,75 menit pada pemakaian arus las sebesar 250 Ampere. Pada nilai x = 60 % ; l2 = 250 / 21 A ; U2 = 30 / 29 Volt Maka waktu kerja efektif = 60 % . 5 menit = 3 menit

Artinya :  Bila x = 60 % maka lama pengelasan secara terus menerus hanya boleh selama 3 menit, 2 menit selebihnya sebagai waktu istirahat. Jika dipaksakan tanpa istirahat mesin akan menjadi terlalu panas (overheating). Bila x = 100 % maka pengelasan boleh dilakukan secara terus menerus. Tingkat efektifitas waktu kerja dapat digunakan sebagai dasar dalam pemilihan mesin las.



Read More

Koneksi dan pemeliharaan las GTAW, Kewenangan pelaksana Montir listrik Dan Juru las

 Koneksi dan pemeliharaan

Gambar 1.5 Koneksi las GTAW

Kewenangan pelaksana

Montir Listrik

1 koneksi listrik

2 kabel listrik

3 keamanan sisi jaringan

4 Verifikasi sumber listrik las dan sambungan listrik, pengalihan ke tegangan listrik lain, berhubungan mengembalikan arah yang salah rotasi kipas

Juru Las

5 Memutuskan sumber listrik selama tidak bekerja

6 Mengamati operasional dan petunjuk pemeliharaan dari produsen, sumber daya las dibersihkan dengan udara terkompresi kering untuk menghilangkan debu, memeriksa fungsi perangkat pendinginan air, memeriksa arah putaran kipas

7 Mengencangkan dan mengencangkan kembali semua sekrup dan penjepit koneksi sebelum pengelasan

8 Memperlakukan pembakar las, perakitan selang dan kabel masa dengan hati-hati, memeriksa  kerusakan dan mengganti jika perlu

9 Memutus sumber listrik ketika mengubah/mengganti elektroda wolfram

10 Memeriksa koneksi botol sebelum menghubungkan regulator tekanan gas untuk kebersihan dan memeriksa seal, menghubungkan  selang gas pelindung dan memeriksa kerapatannya.

11 Memeriksa nozzle gas, membersihkan, dan menjaga kesentrisannya

Tabel 1.1  Kewenangan pelaksana

Sumber: http://schweissaufsicht.ansa.ch/wig/wig1.html,



Rangkuman

1. Las TIG ( Tungsten Inert Gas Welding) adalah nama dalam bahasa Inggris untuk Wolfram Inert Gas  (WIG schweissen) dalam bahasa Jerman atau kalau dalam bahasa Indonesia dapat kita sebut sebagai las busur gas elektroda tungsten. Istilah populernya adalah Gas Tungsten Arc Welding (GTAW)

2. GTAW sangat sesuai untuk pengerjaan baja paduan tinggi dan logam bukan besi atau paduan dari padanya.

3. Pada las GTAW penyebaran panas yang berlebihan pada benda kerja dikurangi dengan adanya penambahan gas pelindung inert yang sekaligus sebagai gas  pendingin

4. Las GTAW menggunakan elektroda tetap (tidak mencair pada saat proses pengelasan) yaitu elektrodanya terbuat dari logam wolfram (tungsten) dan gas pelindung yang digunakan berupa gas inert (netral).

5. Perangkat las GTAW terangkai mulai dari konektor sumber arus listrik, sumber arus las dan sistem kontrolnya, botol gas pelindung, katup pengatur gas pelindung, paket slang, pembakar las, elektroda tungsten, dan kabel masa dengan penjepit benda kerja.

6. Konstuksi transformator las terdiri dari transformator, pembangkit pulsa tegangan tinggi, kumparan penghambat dan kapasitor penghambat, filter kapasitor, katup magnetik gas pelindung, dan unit kontrol. Konstruksi bagian penyearah las terdiri dari transformator, penyearah, ventilasi pendingin, saklar pendingin air, katup magnet gas pelindung, dan perangkat pengendali.

7.  Merangkai perangkat las GTAW harus berpedoman pada standar operasional prosedur (SOP). Juru las dan motir listrik memiliki kewenangannya masing-masing dalam menangani dan memlihara sistem koneksitas rangkaian perangkat las GTAW.

 Tes Formatif

1. Jelaskan apa yang dimaksud dengan las GTAW !

2. Las GTAW menggunakan gas pelindung Argon dan atau Helium. Mengapa tidak menggunakan gas lainnya ?

3. Apa fungsi transformator pada las GTAW?

4. Apa fungsi penyearah pada las GTAW?

5. Gambarkan perngkat las GTAW yang telah anda amati !



Lembar Kerja Peserta didik

Topik  : Konstruksi perangkat las GTAW

Tujuan  : Sesuai tujuan kegiatan pembelajaran 1

Waktu  : 6 (enam) jam pelajaran

Alat-alat : Set perangkat las GTAW , kunci pas untuk regulator gas, dan obeng.

Bahan  : Gas Argon, sepotong plat baja untuk uji penyalaan las.

Langkah kerja : Lihat standar operasional prosedur (SOP) pengesetan

Instruksi kerja : Lakukan pengesetan (set-up) las GTAW sampai dengan uji coba penyalaan busur las. Keselamatan kerja: Pastikan anda memiliki semua peralatan keselamatan yang diperlukan dan pakaian yang sesuai.  Sebagai contoh: Sarung tangan, apron pelindung tubuh, helem/topeng las, dan kaca mata pelindung. Kenakan pakaian pelindung yang terbuat dari bahan tahan lama dan bahan tahan api ( kulit , kapas tebal, atau wol ) dan sepatu/perlindungan kaki .

Gambar kerja: Sesuai dengan gambar konstruksi perangkat las (gambar 1.1)

Read More

Bagaimana Men-“setup” atau Merangkai Perangkat Las GTAW Supaya Siap Digunakan untuk Mengelas

Sebelum melakukan pengelasan yang perlu dilakukan adalah bagaimana men-“setup”  atau  merangkai  perangkat  las  GTAW  supaya  siap  digunakan   untuk mengelas.

Sumber: http://www.millerwelds.com/resources/tech_tips/TIG_tips/how_to_weld.html

Standar operasional prosedur (SOP) dalam merangkai perangkat las GTAW sebagai pedoman sebagai berikut:

1. Mengecek kondisi semua komponen perangkat las GTAW mulai dari kondisi konektor sumber listrik, kabel-kabel, ketersediaan gas, regulator gas, slang gas, mesin las dan panel kontrolnya, sistem pendinginnya, pembakar las, elektroda tungsten, dan klem masa. Semuanya harus dalam kondisi baik dan siap pakai, bila perlu dibuatkan ceklis kondisi alat.

2. Menghubungkan paket slang ke mesin las termasuk sambungan saluran gas dan air pendingin

3. Menghubungkan kontrol remot baik yang sistem pedal kaki atau setelan dengan tangan

4. Menghubungkan kabel masa ke mesin dan klem masa ke meja las atau benda kerja

5. Memilih polaritas pengelasan, untuk pengelasan aluminium tombol diarahkan ke arus las bolak-balik (AC), untuk pengelasan baja dan baja paduan tombol diarahkan ke arus las searah (DCEN)

6. Menyiapkan eletroda tungsten

7. Merakit pembakar las, melonggarkan tutup pembakar las dan melepas tungsten dari pembakar. Melepaskan nozle dan kolet tembaga dari pembakar. Memasang kolet dan dudukannya ke pembakar dengan kencang. Memasang nozle kembali ke pembakar. dan memasang elektroda tungsten kedalam kolet pembakar las dengan kemunculan ujung elektroda 3 – 6 mm atau tidak lebih dari diameter dalam nosel gas, dan mengencangkan tutup pembakar las.

8. Setelah memastikan botol gas pada posisi dan kondisi aman, membuka sebentar katup gas untuk mengeluarkan kotoran dan dilanjutkan memasang regulator gas (penyetel aliran gas belum dibuka) pada botol gas dan menghubungkan dengan slang ke mesin las. Mengecek kerapatan sambungan slang gas (dengan air sabun).

9. Mengecek dan menghubungkan konektor daya utama, memastikan catu daya tersambung ke mesin. Menghubungkan ke stopkontak listrik yang sesuai, atau menghubungkan sesuai dengan prosedur yang diberikan dalam buku manualnya.

10. Menghidupkan mesin melalui tombol utama, membuka katup gas dan menyetel aliran gas melalui penyetel aliran gas di regulator gas dan tombol cek gas di panel mesin.

11. Menyiapkan benda kerja untuk uji coba, mencoba penyalaan busur dan menyetel kuat aru las.

Read More

Konstruksi komponen dan fungsinya pada transformator las GTAW / TIG

Pada umunya perangkat atau mesin las GTAW merupakan perangkat “kombi”  artinya  dapat  digunakan  untuk  mengelas  dengan  arus  bolak-balik (AC) dan dapat juga digunakan untuk mengelas dengan arus searah (DC). Tentu saja ada konstruksi komponen sebagai pembangkit arus las AC maupun arus las DC.

Konstruksi komponen dan fungsinya pada transformator las GTAW / TIG Pengelasan dengan arus bolak-balik (AC)

Gambar 1.3 Konstruksi komponen las AC

Keterangan gambar 1.3:

1. Transformator ( tungggal dan 3 phasa )  Mengubah arus utama jaringan listrik ke arus las : x Menurunkan tegangan utama ke tegangan kosong / tegangan las. x Menaikkan kuat arus utama ke kuat arus las.

2. Pembangkit pulsa tegangan tinggi

Membangkitkan frekuensi tinggi pulsa tegangan tinggi untuk penyalaan tanpa hubungan pendek pada busur selama proses pengelasan

3. Kumparan penghambat dan Kapasitor Penghambat  Melindungi transformator terhadap pulsa tegangan tinggi yang akan merusak lilitan pada transformator.

4. Kapasitor Penyaring  Mengkompensasi perbedaan setengah gelombang arus yang mungkin terjadi selama pengelasan (efek penyearah).

5. Katup Magnetik Gas Pelindung  Membuka dan menutup aliran gas pelindung dengan pengoperasian elektromagnetik.

6. Unit Kontrol   Saklar arus las  ON dan OFF. Pengaturan kuat arus las.

Kontrol katup magnetik gas pelindung yang mana dapat diatur waktu aliran awal dan akhir.

 Konstruksi komponen dan fungsi bagian penyearah las GTAW arus searah (DC)



Gambar 1.4 Konstruksi komponen las DC

Keterangan gambar 1.4:

1. Transformator (satu dan tiga phase) berfungsi menurunkan tegangan dan meningkatkan kuat arus.

2. Penyearah berfungsi merubah arus bolak-balik menjadi arus searah.

3. Ventilasi pendingin berfungsi mendinginkan penyearah las dan transformator.

4. Saklar pendingin air berfungsi mengontrol tekanan air pendingin.

5. Katup magnit gas pelindung. Magnit listrik untuk membuka dan menutup aliran gas pelindung.

6. Perangkat pengendali berfungsi untuk memutuskan hubungan arus las, menyetel kuat arus las, mengatur katup gas pelindung sebelum dan sesudah pengelasan.



Read More

Konstruksi perangkat las GTAW "Penjabaran Las GTAW"

Teknologi las GTAW, unit ini menggambarkan kegiatan melakukan pengelasan dengan proses las busur gas tungsten (GTAW)  yang meliputi  persiapan material, pengesetan mesin las dan elektroda berdasarkan spesifikasi, menghubungkan dan mengeset peralatan pengelasan dengan cara aman, mengidentifikasi metoda pengelasan, proses pengelasan sesuai dengan tujuan umum sesuai kualitas standar, memeriksa hasil pengelasan / cacat pengelasan pada sambungan secara visual dan membuat catatan pengelasan sesuai prosedur operasi standar.

Tujuan Pembelajaran Melalui pembelajaran tentang perangkat las GTAW peserta didik dapat memahami, mengeset, mengoperasionalkan, memelihara perangkat las GTAW.

Uraian Materi Las TIG ( Tungsten Inert Gas Welding) adalah nama dalam bahasa Inggris untuk Wolfram Inert Gas  (WIG schweissen) dalam bahasa Jerman atau kalau dalam bahasa Indonesia dapat kita sebut sebagai las busur gas elektroda tungsten. Jenis las ini adalah salah satu metode yang termasuk paling penting dalam pengerjaan baja paduan tingggi (high-alloy) dan logam bukan besi (non-ferrous) seperti aluminium, tembaga, titanium, Molibdenum dan paduan dari padanya. Karena stabilitas busur yang tinggi, maka las TIG atau GTAW (Gas Tungsten Arc Welding) adalah yang terbaik dari proses las listrik modern, karena penyebaran panas yang berlebihan pada benda kerja dikurangi dengan adanya penambahan gas pelindung inert yang sekaligus sebagai gas  pendingin. (http://www.manulia.de/, 10.12.2013)

Las GTAW (TIG welding, EN ISO 4063:. Proses 141) berasal dari Amerika Serikat, di mana pada saat itu tahun 1936 dikenal sebagai argon arc welding. Tidak sampai awal tahun 1950-an, mulai dikembangkan di Eropa. Di negara-negara berbahasa Inggris, berarti proses las TIG atau GTAW. Dalam kedua singkatan tersebur ditemukan kata "Tungsten", itu adalah istilah dalam bahasa Inggris untuk Wolfram, didaratan Eropa terutama Jerman atau negara-negara yang berbahasa Jerman, disebut las WIG (Wolfram Inert Gas). Sebutan tersebut didasarkan pada karakter komponen yang digunakan, yakni elektrodanya terbuat dari logam wolfram (tungsten) dan gas pelindung yang digunakan berupa gas inert (netral).

Metode ini dibandingkan dengan proses pengelasan fusi lainnya, lebih memiliki sejumlah keunggulan. Dalam hubungannya dengan las TIG berpulsa dan TIG arus bolak-balik dalam proses pengelasannya dapat meningkatkan kemampuan pencairan material las. Dalam pengelasan TIG, hampir tidak ada cacat las, dan beban kesehatan karena asap las relatif rendah. Sebuah keuntungan tertentu dari pengelasan TIG adalah bahwa juru las tidak bekerja dengan elektroda habis sekali pakai. Pengelasan dilakukan dengan penambahan logam pengisi. Juru las dapat menyesuaikan kekuatan las secara optimal untuk tugas pengelasan dan harus memahami hanya sebanyak pengisian yang diperlukan. Hal ini membuat metode ini sangat cocok untuk akar lasan (root) dan segala posisi pengelasan.  Sistem pengelasan TIG terdiri dari sumber daya yang dapat dihubungkan, dalam banyak kasus pada pengelasan arus searah atau bolak-balik, dan pembakar las yang terhubung ke sumber arus las melalui paket selang dan kabel. Paket selang dan kabel saat pengelasan mengalirkan pasokan gas pelindung, arus las, dan air pendingin (untuk sistem pendingin air).

Gambaran tentang Las Busur Gas adalah cara pengelasan dimana aliran gas pelindung menyelubungi daerah lasan dan melindunginya dari pengaruh buruk udara atmosfer, busur las menyala diantara elektroda wolfram (tidak mencair) dan benda kerja. Gas inert yang tidak menimbulkan reaksi kimia, seperti Argon dan Helium atau campuran dari padanya menyelubungi sekaligus melindungi elektroda wolfram dan kawah las dari pengaruh udara.



Sumber: http://schweissaufsicht.ansa.ch/wig/wig1.html

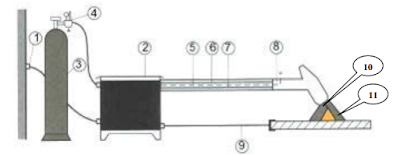

 Gambar 1.1 Konstruksi perangkat las GTAW

Keterangan gambar:

1. Sambungan (konektor) sumber arus listrik

2. Sumber arus las dan unit kontrol: sistem pendingin air dengan tangki pendingin tambahan, pompa pendingin dan sirkulasi pendingin (chiller)

3. Botol gas pelindung

4. Katup pengatur aliran gas dengan meter aliran gas

5. Sistem pengendali pembakar las

6. Saluran gas pelindung

7. Kabel arus las

8. Pembakar las dengan tombol

9. Kabel masa dengan penjepit benda kerja

10. Elektroda tungsten

11. Gas pelindung

Gambaran tentang Las Busur Gas Elektrod Tungsten (GTAW) adalah cara pengelasan dimana busur las menyala diantara elektroda tungsten dan benda kerja dan aliran gas pelindung menyelubungi busur las dan daerah lasan (kawah las) serta melindunginya dari pengaruh udara atmosfer.



Sumber: http://schweissaufsicht.ansa.ch/wig/wig1.html

Gambar 1.2 Proses las GTAW





Read More

Sekilas Tentang Alat Uji Material Universal Testing Machine " Fungsi, Prisip Kerja Dan Tipe"

Universal Testing Machine adalah alat uji yang mempunyai fungsi untuk mengetahui kekuatan tarik dan digunakan untuk melakukan uji lengkung (bending test) suatu material. Alat ini sangat umum digunakan di dunia industri baik industri perkapalan, pesawat, konstruksi, pengeboran minyak dan yang lainnya.

Setiap pembuatan prosedur pengelasan atsu WPS selalu membutuhkan pengujian tarik dan uji lengkung. Karena dua pengujian tersebut menjadi syarat wajib yang harus dilakukan dalam membuat suatu WPS. Sehingga Universal Testing Machine merupakan mesin yang sangat dibutuhkan dalam dunia industri.

Fungsi Universal Testing Machine

Digunakan untuk melakukan jenis pengujian las atau material yang metode DT atau Destructive Test seperti :

Uji Tarik.

Uji Lengkung.

Uji Nick Break.

Adhesion Tests.

Pull-Out Test.

Hysteresis Test.

Jika Anda belum mengetahui uji Nick Break, maka akan kami jelaskan. Uji Nick Break adalah jenis pengujian yang disyaratkan dalam standard API (American Petroleum Institute), bentuk spesimennya mirip dengan uji tarik namun pada daerah lasan dilubangi dengan dimensi yang sudah ditentukan. Untuk bentuk material yang dilakukan pengujian ini adalah material produk pipa.

Pada mesin pengujian universal ini yang dapat menghasilkan nilai hanya pengujian tarik, sedangkan untuk uji lengkung dan uji nick break harus dilakukan pengamatan ulang karena dua jenis pengujian ini bertujuan untuk mengamati soundness dari hasil pengelasan terdapat suatu cacat atau tidak.

Prisip Kerja Universal Testing Machine

Pada layar monitor atau display dari mesin kita dapat mengatur besar beban yang kita berikan, biasanya disesuaikan dengan jenis material dan tebal material yang diuji. Kemudian beban tersebut akan menjadi gaya tarik untuk tensile test dan nick break, sedangkan untuk bending test akan berubah menjadi gaya tekan.

Setelah beban diberikan tunggu hingga material putus untuk uji tarik dan nick break, sedangkan untuk uji bending material harus membentuk radius 180 derajat, namun jika sebelum 180 derajat material sudah patah maka uji bending dapat dihentikan dan hasilnya dapat dipastikan jika material dinyatakan ditolak atau rejected.

Bagian Bagian Universal Testing Machine

Beriku ini bagian dari mesin UTM berserta fungsinya :

Upper Cross Head.

Bagian atas dari mesin UTM, pada bagian ini terdapat pencekam atau grip untuk menahan material ketika ditarik. Bagian ini juga dapat bergerak naik dan turun menyesuaikan dari kebutuhan.

Jarak untuk spesimen uji tarik.

Jarak ini berfungsi sebagai tempat spesimen uji tarik, panjang jarak ini menyesuaikan dari pajang material uji tarik. Meskipun sudah ditentukan oleh standard atau code minimal panjang spesimen uji tarik namun panjang dari spesimen yang akan diuji dari pihak pelanggan terkadang berbeda beda.

Movable Cross Head.

Bagian yang dapat berpindah pindah, bisa digerakkan ke atas atau ke bawah sesuai dengan panjang spesimen. Untuk bagian atas sebagai pencekam spesimen, sedangkan jika digunakan untuk mencekam mandril saat uji bending digunakan yang bagian bawah.

Meja.

Meja ini digunakan sebagai peletakkan mataras uji bending, jadi harus dipastikan meja ini sangat kuat dan mampu menahan tekanan saat uji bending berlangsung.

Indikator Beban.

Kita dapat mengetahui besar beban yang kita berikan dari load indicator, untuk jenis indikator beban ini bervariasi ada yang sudah digital dan juga ada yang masih analog tergantung dari mesinnya.

Speed Control.

Berfungsi untuk mengatur kecepatan penurunan dan kecepatan saat mengangkat pencekam.

1 Set komputer.

Untuk mesin UTM terbaru biasanya sudah dilengkapi dengan 1 set komputer lengkap dengan printer untuk mencetak hasil pengujian. Jadi dalam komputer tersebut terdapat software yang sudah terinstall dan conect dengan mesin UTM, dari software tersebut menghasilkan out put dari hasil pengujian tidak dapat dirubah atau sesuai dengan hasil pengujian.

Selain untuk mencetak komputer tersebut dapat digunakan untuk memasukkan variable atau dimensi material yang diuji seperti tebal dan lebar material sertajenis material.

Extensometer.

Digunakan untuk mengukur perubahan panjang material saat dilakukan uji tarik.

Jangka Sorong.

Sebagai alat penunjang dalam pengukuran material Anda dapat menggunakan Jangka Sorong.

Out Put Universal Testing Machine :

Setelah selesai pengujian maka akan keluar :

Hasil pengujian tarik.

Dari hasil pengujian ini akan keluar diagram tegangan – regangan, elongation, ultimate tensile strength dan yield strenght.

Uji Bending dan Nick Break tidak keluar Nilai melainkan hanya hasil pengujian yang diamati secara visual.

Tipe Universal Testing Mesin :

Untuk tipe dari mesin UTM ini sangat bervariasi, karena banyak produsen yang membuat mesin ini. Namun setiap produsen tersebut harus mengacu pada standard yang digunakan dalam pengujian tarik, lengkun dan patah takik, berikut ini beberapa tipe mesin uji universal

i-Strentek 1510.

Merupakan produk dari labthink dengan spesifikasi gaya untuk yang standar adalah 500N, sedangkan untuk yang opsional 50, 100, 250 N, 1, 2, 5, 10 kN.

MEGA 1500

Produk labthink dengan gaya standar 500 N dan yang opsional 50, 100, 250 N, 1 kN.

WDW 500E / 600E.

Maksimum gaya pengujian 500/600 kN.

QM Series.

Terdapat beberapa series dengan gaya maksimum yang dapat diberikan yaitu QM-2 : 2 kN, QM-5 : 5 kN, QM-20 : 20 kN, QM-50 : 50 kN, QM-100 : 100 kN, QM-200 : 2 kN, QM-300 : 300 kN, QM-500 : 500 kN.

Demikian penjelasan tentang Universal Testing Machine, semoga penjelasan di atas dapat bermanfaat.

Read More

Pemahaman Cara Memperbaiki Mesin Las Inverter Rusak

Mengelas merupakan salah satu hal yang biasa dilakukan orang untuk menyatukan atau menyambungkan benda dengan bahan dasar dari logam, untuk menjadi satu bagian padu dan kembali utuh. Mengelas memerlukan sebuah alat las serta juga peralatan pelengkap lainnya untuk digunakan menyambungkannya.

Namun pada pembahasan kali ini tidak akan membahas mengenai cara mengelas menggunakan mesin las interver lakoni, melainkan membahas mengenai cara memperbaiki mesin las listrik atau inveter lakoni yang mengalami kerusakan. Kita semua pastinya dituntut untuk dapat memperbaikinya tidak hanya bisa menggunakan alatnya saja. Oleh karena itu kenali dan pahami masalah apa terjadi terlebih dahulu.

Kerusakan merupakan kejadian yang pastinya tidak di inginkan oleh siapapun, namun namanya juga alat pastinya memiliki umur atau waktu tertentu. Seperti akan kami bahas kali ini mengenai alat las merk lakoni yang mengalami beberapa masalah atau kerusakan dan cara memperbaikinya. Pastinya ada saja sebuah masalah akan terjadi ketika sedang menggunakan suatu alat.

Namun sebelum mulai memperbaiki mesin las interver lakoni, mesti pahami terlebih dahulu masalah apa yang terjadi pada mesin las. Selain itu juga pahami rangkaian-rangkaian dari mesin las lakoni yang akan anda perbaiki tersebut supaya dapat mempercepat proses memperbaikinya. Dengan begitu siapkan alat seperti Avo meter, solder, timah, solder sucker dan peralatan yang dibutuhkan sebelum melakukan perbaikan atau memperbaiki.

Nah sebelum lanjut apa saja masalah atau kerusakan yang terjadi pada mesin las lakoni serta bagaimana cara untuk memperbaikinya agar dapat digunakan kembali. Mari simak dan kenali kerusakan yang terjadi juga cara untuk memperbaiki mesin las Inverter Lakoni rusak.

1. Mesin Las Mati Keseluruhan
Untuk memperbaiki masalah berikut anda dapat melakukannya dengan beberapa cara:
Cara pertama, cek power cord kabel pada mesin las, apakah mengalami kerusakan atau baik-baik saja.
Cara kedua, yaitu periksa kabel input power kepada mesin las apakah masih berfungsi atau baik-baik saja.

Ketiga, periksa saklar on/off nya.
keempat, periksa tegangan kebagian power dari PCB apakah terdapat tegangan buat triger relay sebesar (12VDC / 24VDC) atau tidak.

2. Mesin Las Hidup Tapi Tak Mau Mengelas (Welding)

Hampir sama seperti kerusakan diawal, hanya saja perbedaan kebanyakan mesin las interver lakoni hanya menyala pada lampu indicatornya saja maupun kipas mau berputar namun tidak dapat digunakan untuk melakukan pengelasan. Untuk cara memperbaiknya sendiri anda dapat mengecek rangkaian auxilary atau switching, jika masih tidak dapat berfungsi juga dapat cek drivernya.

3. Mesin las Protek Pada Waktu Mengelas

Masalah seperti ini biasanya terjadi dikarenakan waktu pengelasan ketika electroda maupun kawat las kelamaan bersentuhan dengan media yang akan di lakukan pengelasan tersebut (metal). Hal itu akan mengakibatkan lampu indicator protect akan menyala Oven Circuit (OC), sehingga mesin las tidak mampu untuk mengeluarkan busur api kepada electroda. Jika terjadi konsisi seperti ini sebaiknya janganlah anda meneruskan proses pengelasan, karena jika lampu OC menyala berarti terdapat oven circuit terhadap rangkaian mesin las tersebut. Solusi atau cara memperbaikinya yaitu dengan mengecek bidang control board dan jangan teruskan proses pengelasannya.

4. Mesin Las Protek Pada Saat Mesin Di Hidupkan

Biasanya mesin terjadi rusak seperti ini ketika baru saja dihidupkan atau anda baru menyalakan tombol power atau on / off nya. Kerusakan seperti ini diakibatkan karena mesin las dapat dengan cepat Oven Circuit (OC), hal ini ditandai menyalanya lampu indicator LED. Untuk mengatasi masalah seperti ini anda dapat memperbaikinya dengan mengecek driver, thermostat, bidang block output (Dual Rectifier). Jika semua komponen diatas sudah dicek dan tidak terjadi masalah maupun kerusakan, solusi tepatnya yaitu dengan cara menggantinya menggunakan yang baru. Las lakoni sendiri banyak sekali tipe dan jenisnya sehingga anda tidak usah khawatir asalkan siapkan uang saja untuk membelinya, harga mesin Las Lakoni 900 Watt sendiri terbilang cukup terjangkau kisaran harga 1 sampai 2 jutaan.

5. Busur Api Tidak Bisa Di Kontrol

Masalah seperti ini biasanya terjadi ketika posisi weld pengaturan ampere kepada mesin las inventer lakoni tidak berfungsi secara baik. Cara untuk memperbaiki kerusakan seperti ini yaitu anda dapat mengecek VR pada umumnya memakai potensi 1K Ohm 1 1/2W. Kemudian periksa sektor protect dan curren given.

6. On Welding Trip

Masalah seperti ini biasanya terjadi pada saat menyalakan mesin las, ketika menggunakan tenaga atau sumber listrik (PLN) sehingga MCB kepada meter bakal segera trip / turun walaupun menggunakan daya listrik dengan ampere MCB yang cukup besar. Cara memperbaiki yaitu langsung mengecek rangkaian penyearahnya (power supply) apakah masih berfungsi atau tidak, jika tidak maka dapat anda mulai lakukan perbaikan. Nah itulah beberapa masalah yang terjadi kepada mesin las lakoni, dan juga cara untuk memperbaikinya.

Sumber: https://www.rumahdiesel.com/

Read More

Pemilihan Polaritas Mesin Las SMAW, GMAW, FCAW, SAW Dan GTAW Dan Efeknya

Melakukan pengelasan banyak hal yang harus kita perhatikan agar mendapatkan hasil yang baik dan sesuai dengan syarat keberterimaan standar dan code. Salah satu yang perlu diperhatikan adalah penggunaan parameter pengelasan.

Parameter pengelasan yang digunakan biasanya mengacu pada welding procedure spesification. Pada WPS terdapat beberapa parameter yang sudah teruji seperti besar arus, voltase, polaritas dan travel speed. Penggunaan parameter yang berbeda ini akan mempengaruhi hasil las mulai dari penetrasi, lebar lasan dan terkadang juga cacat las yang terjadi.

Pada kesempatan ini admin pengelasan.net akan berbagi dengan Anda tentang pemilihan polaritas mesin las SMAW, GMAW, FCAW, SAW dan GTAW beserta efeknya terhadap hasilnya.

Polaritas adalah penempatan atau pemasangan kabel elektroda dan kabel massa ke kutub positif/negatif pada ke mesin las. Pemilihan polaritas ini akan menentukan distribusi panas pada busur pengelasan. Untuk arus pengelasan terdapat dua jenis yaitu DC dan AC, sedangkan pada mesin las arus DC terdapat dua jenis polaritas yaitu DCEP dan DCEN.

Perbedaan Polaritas DCEN dan DCEP :

Polaritas DCEP.

Polaritas Direct Current Electrode Positive adalah kabel elektroda dihubungkan ke kutub positif sedangkan untuk kabel yang terhubung dengan material dihubungkan ke kutub negatif.

Polaritas DCEN.

Polaritas Direct Current Electrode Negative adalah kabel elektroda dihubungkan ke kutub negatif sedangkan untuk kabel massa dihubungkan dengan kutub positif.

Pemilihan Polaritas pada Mesin Las :

Polaritas Mesin Las SMAW :

1. DCEP.

Menghasilkan penetrasi yang dalam.

2. DCEN.

Menghasilkan penetrasi yang tidak terlalu dalam namun menghasilkan deposit las yang lebih tinggi. Jenis polaritas ini cocok digunakan pengelasan pada daerah akar las dan pengelasan overlay.

3. Alternating Current.

Untuk arus ini ada yang tidak sesuai dengan beberapa jenis elektroda, namun dapat meminimalisir terjadinya arc blow.

Polaritas Mesin Las GMAW :

1. DCEP.

Digunakan untuk mengelas semua jenis material dengan berbagai variasi ketebalan, posisi dan semua keadaan lingkungan.

2. DCEN.

Sangat jarang digunakan.

3. AC (Alternating Current).

Tidak digunakan.

Polaritas Mesin Las GTAW :

1. DCEP.

Jarang digunakan karena panas terbesar terjadi pada elektroda tungsten, sehingga jika terjadi panas yang berlebih dikhawatirkan lelehan elektroda tungsten masuk ke dalam logam las dan menjadi cacat las tungsten inclusion.

2. DCEN.

Digunakan untuk semua jenis logam kecuali material dengan paduan Al dan Mg. Karena paduan Al memerlukan pembersihan lapisan aluminium oxide, dan yang direkomendasikan adalah arus AC.

3. AC (Alternating Current).

Direkomendasikan untuk pengelasan material aluminium, karena dengan menggunakan arus AC dapat digunakan untuk pembersihan lapisan alumunium oxide.

Polaritas Mesin Las FCAW :

1. DCEP.

Paling banyak digunakan.

2. DCEN.

Pada las FCAW terdapat flux sebagai pelindung, maka ada beberapa jenis flux yang didesain untuk posisi tertentu dan juga dibuat khusus untuk polaritas DCEN.

3. AC (Alternating Current).

Tidak digunakan.

Polaritas Mesin Las SAW :

1. DCEP.

Dapat menghasilkan penetrasi yang baik dan dalam.

2. DCEN.

Menghasilkan penetrasi yang tidak terlalu dalam tetapi dapat menghasilkan deposit las yang lebih tinggi. Jenis polaritas ini cocok digunakan pengelasan pada daerah akar las dan pengelasan overlay.

3. Alternating Current.

Digunakan untuk meminimalisir terjadinya arc blow, terutama untuk las SAW yang menggunakan dua elektroda secara bersamaan.

Polaritas pada mesin las beserta kelebihan dan kekurangannya di atas kami ambil dari berbagai sumber, salah satunya adalah TWI. Semoga artikel di atas bermanfaat dan jika ada yang didiskusikan silahkan komen pada kolom di bawah ini.

Read More

Yang perlu Diperhatikan Sebelum Membeli Mesin Las

Memilih mesin las terbaik merupakan hal yang penting untuk diperhatikan. Pengelasan merupakan salah satu kebutuhan vital didalam bidang industri. Terutama untuk bidang industri yang material utamanya mengaplikasikan bahan logam, karena bisa dipastikan patut menerapkan mesin las untuk mengerjakan penyambungannya. Sekarang ini banyak sekali bermunculan macam-macam mesin las listrik dari berbagai merk.

Kini anda sudah dipenuhi dengan mesin terbaru yang disebut trafo inverter las listrik ini, mengingat harga mesin las listrik terbaik tidaklah seperti harga kacang goreng pada biasanya, juga tidak adanya spesifikasi yang jelas seperti spesifikasi pada handphone terupdate yang banyak beredar di luaran sana.

Mesin las ada banyak jenisnya, ada yang model inverter atau portable dan ada juga yang berukuran besar. Sebelum Anda membeli sebuah mesin las, pastikan dahulu kesesuaian dengan kebutuhan Anda. Bila berkeinginan mengelas plat-plat tipis saja, tidak perlu membeli mesin las yang memiliki ampere yang besar. Sehingga, cukup memilih untuk menggunakan tipe yang mempunyai ampere kecil saja.

Merk Mesin las:

• Rhino
• Hanshen
• Lakoni
• Rylon
• Krysbo
• dan lain-lain

Jenis Jenis Mesin Las Listrik:

• Mesin Las Ganda (AC DC) merupakan tipe yang umum diterapkan pada arus paralel (DC) dan arus bolak-balik (DC). Mesin las ini memiliki transformator 1 frasa dan 1 buah alat perata pada 1 unit mesin.

• Mesin Las Arus Bolak-Balik (AC) merupakan tipe yang hanya bisa digunakan pada arus AC seperti listrik PLN dan generator AC

• Mesin Las Arus Paralel (DC) merupakan tipe yang hanya bisa digunakan pada arus DC atau arus parallel

Itulah beberapa jenis mesin las yang biasanya dijual di pasaran. Sehingga, untuk mendapatkannya juga pastinya cukup mudah. Tidak hanya dijual secara offline, namun sejumlah situs belanja online juga biasa menyediakan.

Hal yang harus diperhatikan dalam membeli mesin las listrik yaitu berapa banyak jumlah konsumsi dayanya. Jangan sampai Anda membeli mesin las yang dayanya tidak sesuai dengan sumber listrik ditempat Anda. Jika sumber daya listrik yang digunakan yaitu genset, sebaiknya Anda membeli mesin las trafo dikarenakan lebih awet dan lebih tahan pada fluktuasi tegangan atau frekuensi yang berjalan pada genset.

Tips Memilih Mesin Las Terbaik:

Lalu bila Anda menggunakan sumberdaya listrik dari PLN, baiknya Anda membeli jenis inverter sebab lebih hemat daya listriknya. Mesin las listrik terbaik merupakan mesin las yang mempunyai Duty Cycle sampai dengan 100%, akan tetapi mesin yang seperti ini cukup susah ditemukan dipasaran. Sekalinya adapun, harganya pasti cukup mahal. Biasanya mesin las yang sering ditemui dipasaran umum yang memiliki Duty Cycle kisaran 30%-60% saja.

Nah, satu hal yang paling penting dan paling vital yang mesti dipertimbangkan ketika membeli mesin las yaitu AFTER SALES SERVICEnya. Apakah toko yang anda beli produknya ini after salesnya baik? Amat banyak merk-merk yang memberikan fasilitas garansi yang menarik akan tetapi kenyataannya untuk proses garansinya benar-benar susah maupun terlalu berbelit-belit. Jadi usahakan tanyakan secara detail kepada penjual mengenai proses after sales service.

Harga mesin las listrik variasi trafo inverter bermacam-macam, dari yang termurah yang banyak dijumpai di beberapa Situs jual beli online dijumpai menjual dengan kisaran harga 1juta-an keatas.

Tips sebelum membeli Mesin Las :

Budget

Budget atau jumlah dana yang disiapkan, minimal bila ingin membeli yang termurah yaitu siapkan dana sekitar satu juta keatas, dibawah itu dijamin tidak ada, selain mesin trafo las listrik bekas dengan resiko tanpa garansi produk

Durasi/Waktu Pemakaian

Maksudnya adalah, saat akan menggunakan mesin trafo las listrik ini untuk jangka lama, misal 8 jam non stop atau hanya sekedar untuk pemasangan saja. Ini dia trafo las 900 watt yakni sering digunakan dalam jangak waktu yang singkat. Diketahui trafo las ini dalam pemasangan saja yang umumnya memakan waktu kisaran 2-4 jam. Untuk pemilihan mesin yang digunakan sehari-hari full lebih baik dianjurkan memilih jenis dengan daya 1500 watt keatas. Trafo las dengan daya 1500 watt keatas jelas lebih tahan untuk digunakan berjam-jam.

Fitur bisa Genset

Kendala bagi para pelaku jasa Las Listrik yakni bila di daerah yang akan dipasang tidak ada listrik, atau listrik yang ada di daerah tujuan tidak mencukupi (misal perumahan yang hanya 450 watt). Solusinya jelas gunakan Generator Set. Namun yang perlu diketahui yaitu tidak semua jenis mesin las listrik 900 wat menunjang penggunaan mengaplikasikan genset ini, mengingat voltase pada genset akan berubah naik turun dalam penggunaan pengelasan.

Dan ini jelas akan mempengaruhi komponen-komponen elektronik yang ada di dalam mesin trafo las listrik ini. Sebelum membeli mesin las apapun mereknya, harusah anda konsultasikan terlebih dahulu. Sebut saja mesin las listrik 900 watt telah didukung dengan pemakain genset atau tidak. Untuk mesin trafo inverter 1500 watt keatas biasanya telah menunjang pemakaian dengan Genset.

Mesin trafo las listrik dengan teknologi inverter 900 watt merupakan produk terbaik dengan harga yang sangat terjangkau bahkan telah menjadi pilihan paling favorit bagi para pengusaha bengkel las sebagai peralatan kerjanya. Meski dijual dengan harga murah, jenis mesin las listrik 900 watt ini tidak bisa dianggap murahan sebab selama ini telah benar-benar teruji kehandalannya untuk menjalankan berbagai variasi teknik pengelasan besi dan baja.

Selain itu untuk type ini juga sangat laris dipasaran karena dianggap paling ekonomis dalam konsumsi daya listrik serta mempunyai dimensi yang cukup ringan serta mudah dalam aplikasinya ketika digunakan pada lokasi di ketinggian maupun medan kerja kompleks lainnya.

Cara Merawat Mesin trafo las inverter agar awet

Teknologi terbaru pada mesin trafo las umumnya telah dilengkapi dengan perangkat thermostat sebagai pengaman ketika mesin mengalami overheat. Akan tetapi thermostat tidak akan mampu menjamin sepenuhnya bisa melindungi mesin dari overheat tanpa adanya pendinginan alami seperti sirkulasi udara yang baik serta fungsi kipas yang optimal.

Kebersihan pada unit juga perlu diperhatikan apalagi bahaya serbuk besi yang masuk kedalam unit mesin las bisa memicu terjadinya induksi atau konsleting. Perlu dijaga supaya sebisa mungkin mesin las listrik terhindar dari segala tipe cairan. Rangkaian elektronik didalam unitnya sangat rentan bila terkontaminasi dengan zat cair yang bisa menyebabkan hubungan singkat.

Pastikan mesin trafo las terpasang pada sumber listrik yang stabil. Bila menggunakan generator maka semestinya yang telah memiliki penyetabil tegangan supaya regulator tidak cepat rusak.

Gunakan kawat elektroda las sesuai dengan spesifikasi atau kemampuan mesin, supaya hasil pengelasan bisa sempurna serta performa mesin tetap terjaga kondisinya. Sehingga, bisa mendapatkan jenis mesin las listrik terbaik sesuai dengan keinginan.

Mesin las yang canggih belum tentu mesin tersebut terbaik, karena banyak faktor yang harus diperhatikan. Selain itu untuk hasil las yang baik tidak hanya dipengaruhi oleh merk mesin lasnya, melainkan juga dari kualitas kompetensi welder tersebut.

Read More

Kesalahan Yang Diabaikan Berpengaruh Besar Hasil Las Menggunakan Las MIG/MAG

Bagi kita yang bekerja di bidang pengelasan, tentunya tidak ingin membuat sebuah kesalahan dalam pengelasan yang nantinya bisa mendatangkan bencana. Atau bisa juga membuat para klien kita kabur karena ga suka dengan hasil pekerjaan kita yang kurang bagus. Dan anda ga tau kenapa klien kalian kabur, karena kalian ga tau kesalahan kalian pada saat pengelasan yang sebenarnya itu salah.

Nah dengan adanya artikel kami ini, kami berharap kalian bisa memahami apa yang menjadi kesalahan kalian dalam melakukan pengelasan dengan mesin las MIG ini. Dan dengan mengetahui ini, tentunya kami berharap kalian langsung memperbaiki apa yang menjadi kesalahan kalian ya guys. Karena tentunya hasil lasan yang baik itu membuat kepercayaan orang terhadap anda meningkat dan akhirnya omongan ke omongan menjadi terfokus pada usaha anda.

Setelah kalian tau maksud dan tujuan kami yakni kita semua kepingin hasil pengelasannya dapat dinikmati dengan baik sehingga pengerjaannya tidak menyita waktu dan sangat memuaskan semua pihak, maka langsung aja ya kita masuk pada pembahasan kita kali ini yaitu  kesalahan yang diabaikan  saat mengelas menggunakan mesin las MIG. Apa aja kesalahan tersebut?? berikut adalah beberapa poin dan penjelasan dari masing-masing kesalahan saat mengelas menggunakan mesin las MIG ini :

1. TIDAK MEMBERSIHKAN OBJEK LAS DARI DEBU, KARAT DAN KOTORAN LAINNYA
Kenapa membersihkan objek las sebelum memulai pengelasan merupakan salah satu dari beberapa kesalahan saat mengelas menggunakan mesin las MIG? jawabannya adalah spatter.

Apa itu spatter?? spatter adalah butiran-butiran yang menempel pada objek las akibat dari cipratan-cipratan api las saat kalian mengelas menggunakan mesin las MIG. Berikut adalah contoh dari spatter :

Bisa kalian liat disebelah-sebelah hasil lasan tersebut, terdapat bintik-bintik seperti jerawat. Nah itulah yang disebut dengan spatter pada pengelasan MIG. Dan bisa kalian lihat juga besi yang dilas tersebut terlihat kotor dan berkarat. Nah hal tersebut lah yang menjadi faktor banyaknya muncul spatter saat mengelas menggunakan mesin las MIG.

Untuk itu bersihkan terlebih dahulu objek las kalian sebelum melakukan pengelasan. Hal ini dimaksudkan untuk menghindari spatter yang berlebihan yang bisa merusak permukaan objek las yang kalian las.

2. SETTINGAN VOLTASE YANG TIDAK PAS
Salah satu dari beberapa Kesalahan Saat Mengelas Menggunakan Mesin Las MIG yang kedua yaitu settingan voltase yang kurang pas.

Jadi antara terlalu tinggi atau terlalu rendah untuk settingan voltasenya. Hal ini tentunya akan mempengaruhi kualitas atau hasil pengelasan kalian ya.

Settingan voltase normal untuk melakukan pengelasan yang baik adalah dapat kalian lihat pada buku manual mesin las MIG yang kalian beli. Karena memang setiap mesin las memiliki karakteristik yang berbeda-beda. Contoh settingan mesin las MIG mengenai ukuran kawat las, ampere dan juga voltase yaitu sebagai berikut :

Gambar diatas adalah contoh untuk settingan mesin las MIG terkait ukuran kawat las, ampere dan voltasenya. Bisa kalian lihat ya guys, semakin besar voltase maka ukuran kawat las dan ampere juga harus semakin besar. Dan jangan lupa juga, ketebalan objek las juga akan semakin tebal juga kalo kalian settingan voltasenya semakin tinggi.

Dan jika kalian ingin mengetahui hasil lasan yang salah karena settingan voltase yang tidak sesuai, kalian bisa lihat pada gambar dibawah ini ya guys.. Jadi kalo kalian dapati hasil lasan kalian hampir mirip kaya gitu, berarti settingan mesin las kalian ada yang salah.

Bagian paling atas adalah hasil lasan untuk settingan voltase yang terlalu tinggi, dan 2 dibawah adalah settingan voltase yang terlalu rendah.

3. WIRE SPEED YANG TIDAK SESUAI
Salah satu dari beberapa Kesalahan Saat Mengelas Menggunakan Mesin Las MIG yang ketiga yaitu kecepatan wire ( wire speed ) yang terlalu lambat ataupun terlalu cepat. Hal ini akan mempengaruhi hasil lasan kalian dan berakhir tidak mendapat penetrasi yang baik.

Jadi sambungan lasan kalian nantinya tidak akan kuat sehingga mudah terlepas, dan tentunya akan menurunkan keprofesionalan kalian pada para customer kalian.

Dan jika kalian melihat hasil lasan voltase yang terlalu tinggi dan terlalu rendah tadi, nah hasil lasan kalian nantinya kurang lebih akan seperti 2 hasil lasan yang dibawah tersebut. Coba kita tampilkan lagi gambarnya agar kalian ga capek scroll keatas.

Nah 2 hasil lasan yang dibawah itu juga merupakan contoh jika kalian mengelas dengan tidak memperhatikan wire speed atau kecepatan wire kalian. Dan untuk penyesuaian wire speed tersebut juga bisa kalian lihat pada manual book mesin las yang kalian beli ya. Karena sekali lagi, tiap mesin las memiliki karakteristiknya sendiri. Berikut adalah contoh settingan wire speed dengan voltase yang sesuai dengan mesin las pada gambar yang kami contohkan ini.

Gambar diatas adalah contoh settingan wire speed ya. Jadi jangan dijadikan patokan, karena seperti yang kami bilang sebelumnya, tiap mesin las memiliki karakteristik yang berbeda-beda.

4. WIRE YANG KELUAR DARI OBOR LAS TERLALU PENDEK ATAU PANJANG
Nah untuk poin yang satu ini, ternyata hal ini juga menjadi salah satu dari kesalahan Saat Mengelas Menggunakan Mesin Las MIG. Karena ternyata ukuran wire yang keluar pada corong atau obor las kalian juga mempengaruhi hasil lasan kalian.

Ukuran standard wire yang keluar dari corongnya atau obor lasnya kurang lebih 1/2 inch, jangan terlalu pendek dan terlalu panjang ya guys. Apa sih masalahnya jika wire yang keluar dari corongnya itu terlalu pendek atau terlalu panjang?? berikut adalah contoh hasil lasan yang salah dan benar karena ukuran keluaran wire :

Bisa kalian lihat sendiri ya guys hasil lasan yang benar itu seperti apa. Kalo kalian lihat itu kecembungannya sempurna, tidak terlalu menonjol dan juga tidak cekung kedalam.

5. TEKANAN GAS TIDAK SESUAI
Lanjut untuk salah satu dari beberapa Kesalahan Saat Mengelas Menggunakan Mesin Las MIG yang keempat yaitu settingan tekanan gas. Untuk settingan tekanan gas yang standard untuk mesin las MIG yaitu 20 – 25 kubik per Jam.

Terus apa yang terjadi jika misal settingan tekanan gas kalian terlalu rendah atau terlalu tinggi?? Jawabannya adalah pada hasil lasannya juga ya guys. Tapi ini hanya berlaku untuk settingan tekanan gas yang terlalu rendah. Karena jika tekanan gas kalian terlalu tinggi juga tidak terlalu mempengaruhi hasil lasan. Hanya lebih pemborosan terhadap gas yang kalian miliki saja, dan ada pengaruh lain untuk mesin las tertentu tetapi tidak pasti. Yang pasti itu lebih boros gas pokoknya.

Dan jika settingan gas kalian terlalu rendah maka hasil lasan kalian akan berpori. Atau banyak berlubang dibagian dalamnya. Mungkin sekilas tidak terlihat dari luar, tetapi saat kalian gerinda maka kalian akan banyak melihat lubang pori pada hasil lasan kalian.

6. GERAKAN MENGELAS YANG TERLALU CEPAT / LAMBAT
Kesalahan yang keenam yaitu gerakan mengelas kalian. Kita udah pernah bahas ya tentang berbagai jenis gerakan saat mengelas pada artikel sebelumnya yaitu >> tutorial mengelas MIG untuk pemula <<. Nah gerakan ini kecepatan pindah dari sisi ke sisi harus kalian atur. Jangan terlalu cepat ataupun jangan terlalu lambat, karena hasl tersebut juga akan mempengaruhi penetrasi pada hasil lasan kalian.

Berikut ini adalah contoh dari hasil lasan yang jika anda menggerakkan obor las terlalu cepat, terlalu lambat dan yang benar yang seperti apa.

Kecepatan-Mengelas

Bisa kalian lihat pada gambar diatas ya guys.. Jika terlalu lambat maka hasil lasan kalian akan luber kemana-mana atau terlalu melebar, sedangkan jika terlalu cepat maka hanya akan menonjol disatu titik dan penetrasi yang kalian dapat juga tidak terlalu dalam.

Berikut adalah contoh gambar hasil lasan yang benar dan sebelah kirinya yang salah.

Hasil-Kecepatan-Mengelas

Bagian atas, kalian bisa lihat sebelah kiri itu speed normal tetapi semakin kekanan speed mengelas kalian dipercepat sehingga terlihat lebih tipis dan terlalu renggang karena anda menarik obor terlalu cepat. Sedangkan sebaliknya hasil lasan bagian bawah adalah hasil lasan dengan speed yang terlalu lambat. Bisa kalian lihat disebelah kiri speed lasan masih normal dan semakin kekanan speed semakin lambat dan akhirnya hasil lasan terlihat luber.

7. POSISI SUDUT OBOR LAS TIDAK PRESISI
Salah satu dari beberapa  Kesalahan Saat Mengelas Menggunakan Mesin Las MIG yang terakhir yaitu posisi sudut obor kalian saat melakukan pengelasan. Jangan memposisikan obor lasan kalian terlalu rendah dan jangan terlalu tegak. Berikut sudut sekitar 10 – 15° untuk posisi pengelasan besi datar.

Dan untuk besi sambung “T” dan posisi lainnya, kalian bisa sesuaikan sendiri sesuai dengan kenyamanan kalian masing-masing. Apa akibatnya jika kalian salah memposisikan posisi sudut lasan kalian?? jawabannya ya tidak jauh dari hasil lasan lagi. Hal tersebut akan mempengaruhi penetrasi dari hasil lasan kalian.

Contoh posisi pengelasan pada bidang datar yang benar adalah seperti gambar dibawah ini :

Sudut-Pengelasan

Sudut yang terlihat diatas adalah sudut untuk pengelasan datar ya guys.. Untuk bentuk pengelasan lainnya bisa kalian sesuaikan sendiri sesuai kenyamanan kalian asal tidak terlalu datar dan juga tidak terlalu tegak.

Naahh.. Jadi itu tadi ya beberapa Kesalahan Saat Mengelas Menggunakan Mesin Las MIG yang perlu kalian ketahui. Jika kalian bisa menghindari beberapa kesalahan tersebut, maka tidak diragukan lagi hasil lasan kalian akan maksimal. Dan yang paling penting, para customer atau klien kalian tidak akan kecewa dengan hasil pekerjaan kalian. Sehingga usaha anda akan menjadi semakin lancar dengan testimoni-testimoni baik dari para customer atau klien kalian.

Semoga artikel ini bermanfaat dan barokah.....

Read More

Kelebihan Dan Kekurangan Mesin Las Dengan Kapasitas Daya Listrik 450 watt

Untuk seseorang yang  bekerja di bidang teknik pengelasan dan memerlukan mesin las, atau mungkin sedang mempertimbangkan mesin las yang paling tepat, ada baiknya  membaca ulasan lengkap tentang kelebihan dan kekurangan mesin las 450 watt ini. Apalagi, terdapat banyak jenis mesin las di pasaran serta brand yang mengeluarkan beberapa mesin las dengan spesifikasi tertentu.

Melalui teknologi yang sudah serba maju seperti sekarang ini, tidak heran kalau di sektor industri pun ikut berpacu dengan mesin-mesin yang diproduksi untuk dapat membantu praktik industrial, mesin las tidak terkecuali. Mesin las sendiri termasuk mesin industrial yang sudah lama tersedia dan sudah dikembangkan dari zaman ke zaman sesuai dengan kebutuhan penggunaannya. Penyempurnaan mesinnya juga jadi perhatian.

Di Indonesia sendiri terdapat dua jenis mesin las yang paling umum digunakan dan dicari oleh para pekerja di dunia industri. Jenis pertama adalah mesin las karbit, yakni mesin las yang berfungsi untuk menyambung logam dengan logam lain (pengelasan) yang dalam prosesnya dilakukan dengan gas asetilen (C2H2) sebagai bahan bakarnya.

Proses pengerjaannya sendiri dilakukan dengan membakar bahan bakar dan menimbulkan nyala api dengan suhu hingga 3.500 0C. Panas yang cukup untuk mencairkan logam induk sekaligus logam pengisi.

Jenis mesin las  listrik  dalam proses pengerjaan tidak ada bahan bakar yang digunakan karena sudah memanfaatkan tenaga listrik melalui elektroda. Mesin las listrik termasuk mesin yang cukup populer sekarang karena ukurannya yang terbilang kecil dan lebih mudah untuk dioperasikan. Namun demikian, arus listrik yang dialirkan juga cukup besar, jadi pastikan tegangan aman jika Anda memilih untuk menggunakan mesin las jenis ini.

Kelebihan mesin las 450 watt

Setelah memahami definisi persisnya mesin las itu sendiri, kini Anda perlu tahu secara spesifik kelebihan dan kekurangan mesin las 450 watt berikut. Kelebihan dari mesin las 450 watt ini tidak akan dilihat dari brand tertentu yang memproduksi mesin las, tetapi lebih ke performanya secara keseluruhan.

Kelebihan pertama dari mesin las 450 watt ini adalah ukurannya yang cenderung kecil dan lebih ramping. Dalam pekerjaan dengan mobilitas yang tinggi, akan lebih menguntungkan untuk menggunakannya karena mudah dibawa-bawa ke mana saja. Berikutnya adalah ukurannya secara fisik yang lebih kecil, tidak heran kalau jenis pengerjaannya juga akan sangat cocok untuk pengelasan yang lebih ringan. Contohnya seperti pengelasan hollow, pagar, atau sejenis plat besi lainnya.

Selain itu, karena kapasitas daya listriknya yang terbilang rendah, yakni tidak lebih dari 3000 watt, mesin las yang satu ini akan sangat cocok untuk digunakan dengan tujuan pengerjaan skala kecil. Termasuk juga keperluan rumahan atau bengkel yang lebih kecil. Ditambah lagi, kelebihan mesin las 450 watt ini juga dapat digunakan untuk menambal lubang pada besi, menyambung plat dengan kokoh, dan harganya yang lebih terjangkau.

Kekurangan mesin las 450 watt

Pembahasan mengenai kelebihan dan kekurangan mesin las 450 watt ini akan diakhiri dengan membahas kekurangan dari mesin las ringan berikut. Ini juga penting untuk jadi pertimbangan Anda sebelum akhirnya membeli salah satu dari mesin las 450 watt ini. Mengecek kekurangan mesin las yang akan Anda beli juga dapat banyak membantu pengerjaan yang akan dilakukan.

Kekurangan pertama dari mesin las 450 watt ini adalah hanya dapat digunakan untuk kawat las dengan ukuran 2.0 dan 3.2 mm saja. Sehingga, untuk penggunaan kawat las dengan ukuran yang lebih besar, jelas tidak bisa. Berikutnya, sekalipun nama jenis mesin las ini mesin las 450 watt, tetapi kenyataannya mesin las ini tidak dapat dioperasikan pada pengerjaan dengan daya listrik 450 watt. Jangan sampai terkecoh.

Begitu kelebihan dan kekurangan mesin las 450 watt ini yang perlu Anda ketahui dan cermati sebelum  memutuskan untuk membeli mesin las 450 watt ini. Pertimbangkan dengan lebih teliti terkait kebutuhan penggunaan mesin las ini sebelum membeli. Kalau memang tujuan penggunaan hanyalah untuk pengerjaan dalam skala kecil, tidak ada salahnya untuk membeli mesin las 450 watt ini.

Read More
